读懂汽车参数 三种常见助力转向系统介绍(2)

　　2.机械液压助力转向系统

　　于是助力系统的出现变得非常有必要，我们先来看第一种：机械液压助力。这种助力形式是我们最常见的一种，前面提到它诞生于1902年，也就是说已经有了百年历史。由于技术成熟可靠，而且成本低廉，得以被广泛普及。

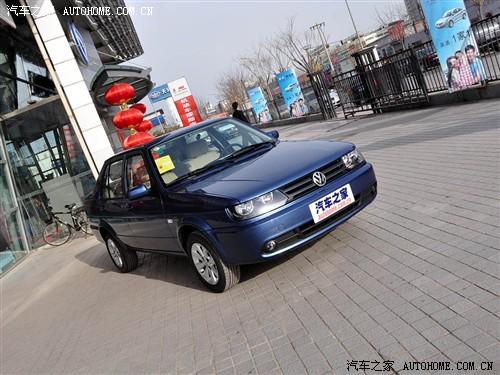

『大众捷达采用机械液压助力转向系统』

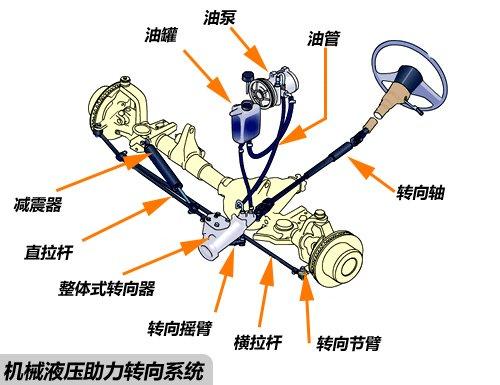

　　机械液压助力系统的主要组成部分有液压泵、油管、压力流体控制阀、V型传动皮带、储油罐等等。这种助力方式是将一部分发动机动力输出转化成液压泵压力，对转向系统施加辅助作用力，从而使轮胎转向。

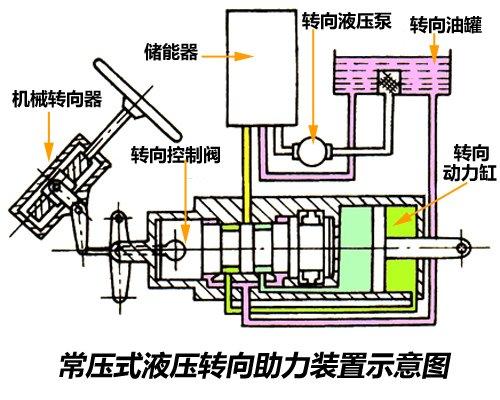

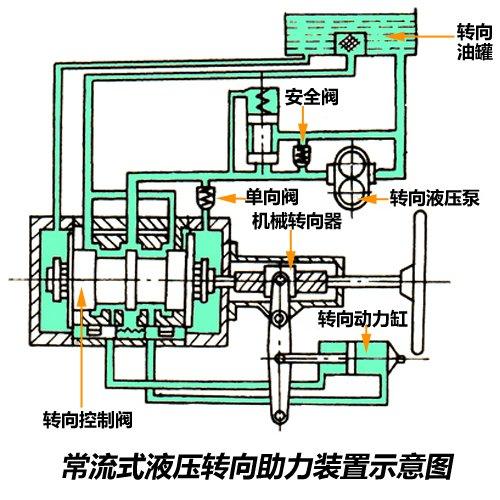

　　根据系统内液流方式的不同可以分为常压式液压助力和常流式液压助力。常压式液压助力系统的特点是无论方向盘处于正中位置还是转向位置、方向盘保持静止还是在转动，系统管路中的油液总是保持高压状态；而常流式液压转向助力系统的转向油泵虽然始终工作，但液压助力系统不工作时，油泵处于空转状态，管路的负荷要比常压式小，现在大多数液压转向助力系统都采用常流式。可以看到，不管哪种方式，转向油泵都是必备部件，它可以将输入的发动机机械能转化为油液的压力。

　　由于依靠发动机动力来驱动油泵，能耗比较高，所以车辆的行驶动力无形中就被消耗了一部分；液压系统的管路结构非常复杂，各种控制油液的阀门数量繁多，后期的保养维护需要成本；整套油路经常保持高压状态，使用寿命也会受到影响，这些都是机械液压助力转向系统的缺点所在。

　　能被广泛使用自然也是不缺优势的，这里列举一二：方向盘与转向轮之间全部是机械部件连接，操控精准，路感直接，信息反馈丰富；液压泵由发动机驱动，转向动力充沛，大小车辆都适用；技术成熟，可靠性高，平均制造成本低。

　　3.电子液压助力转向系统

　　机械液压助力大幅消耗发动机动力，所以人们在此基础上进行改进，开发出了更节省能耗的电子液压助力转向系统。

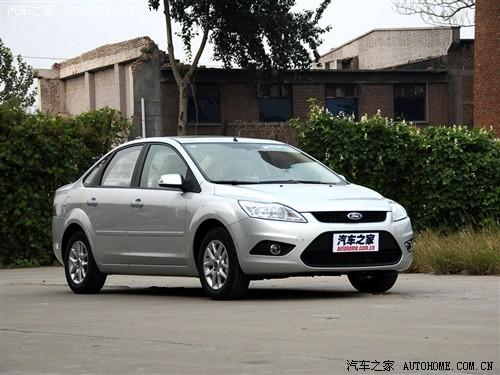

『福特福克斯采用电子液压助力转向系统』

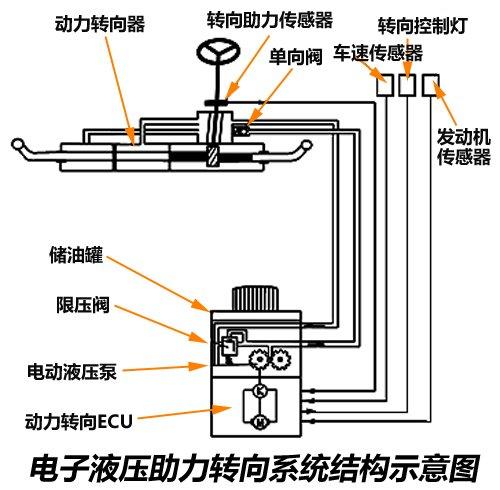

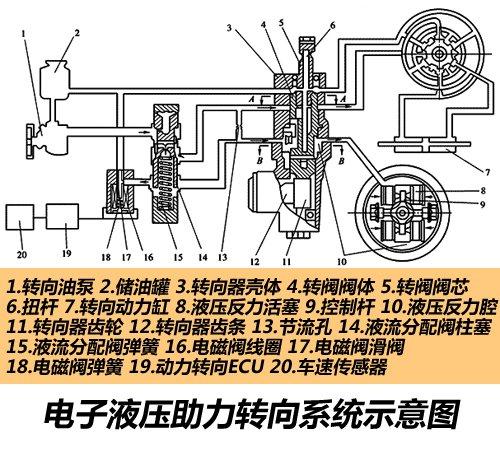

　　这套系统的转向油泵不再由发动机直接驱动，而是由电动机来驱动，并且在之前的基础上加装了电控系统，使得转向辅助力的大小不光与转向角度有关，还与车速相关。机械结构上增加了液压反应装置和液流分配阀，新增的电控系统包括车速传感器、电磁阀、转向ECU等。

　　电子液压助力的原理与机械液压助力基本相同，不同的是油泵由电动机驱动，同时助力力度可变。车速传感器监控车速，电控单元获取数据后通过控制转向控制阀的开启程度改变油液压力，从而实现转向助力力度的大小调节。

　　电子液压助力拥有机械液压助力的大部分优点，同时还降低了能耗，反应也更加灵敏，转向助力大小也能根据转角、车速等参数自行调节，更加人性化。不过引入了很多电子单元，其制造、维修成本也会相应增加，使用稳定性也不如机械液压式的牢靠，随着技术的不断成熟，这些缺点正在被逐渐克服，电子液压助力已经成为很多家用车型的选择。

　　4.电动助力转向系统

　　不管是机械液压还是电子液压，终究是采用油液加压的方式来实现助力，不够直接而且消耗行驶动力，油泵憋坏了也比较烦人，由此应运而生了电动助力转向系统。

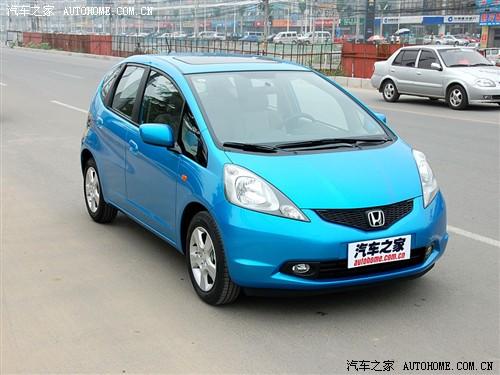

『本田飞度采用电动助力转向系统』

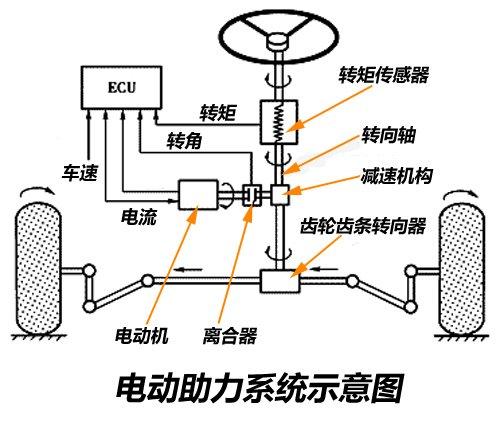

　　在这套系统里不再有油液、管路，取而代之的是直接干脆的电子线路和设备，主要组件有电控单元、车速传感器、转矩传感器、电动机等等，原理也不复杂：传感器把采集到的车速、转角信息输送给ECU，ECU决定电动机的旋转方向和助力电流大小，把指令传递给电动机，电动机将辅助动力施加到转向系统中，这样实时调整的转向助力便得以实现。

　　从结构、原理上看，电动助力转向系统的优点是显而易见的：系统结构精简，质量小，占用空间少；只消耗电力，能耗低；电子系统反应灵敏，动作直接、迅速。

　　不过电动机直接驱动转向机构，只能提供有限的辅助力度，难以在大型车辆上使用；同时电子部件较多，系统稳定性、可靠性都不如机械式部件；路感信息匮乏，实际驾驶中的操控乐趣大大减少；以及成本较高等等，这些都是电动助力转向系统的劣势所在。

　　● 总结：

　　今天介绍的三种助力方式是我们日常能见到的最主流的三种，它们有着各自的优点和缺点，从长远来看，电子助力似乎成为发展趋势所在，轻便、节能、响应迅速，不过在驾驶层面的劣势短期内还不能得到很好的弥补，所以机械液压助力和电子液压助力也还拥有自己的市场，不出意外的话未来一段时间内都将是百家争鸣的局面。(文/图 汽车之家胡正暘)
