揭秘世界最强悍电磁装甲：中国坦克或将配备(图)(2)

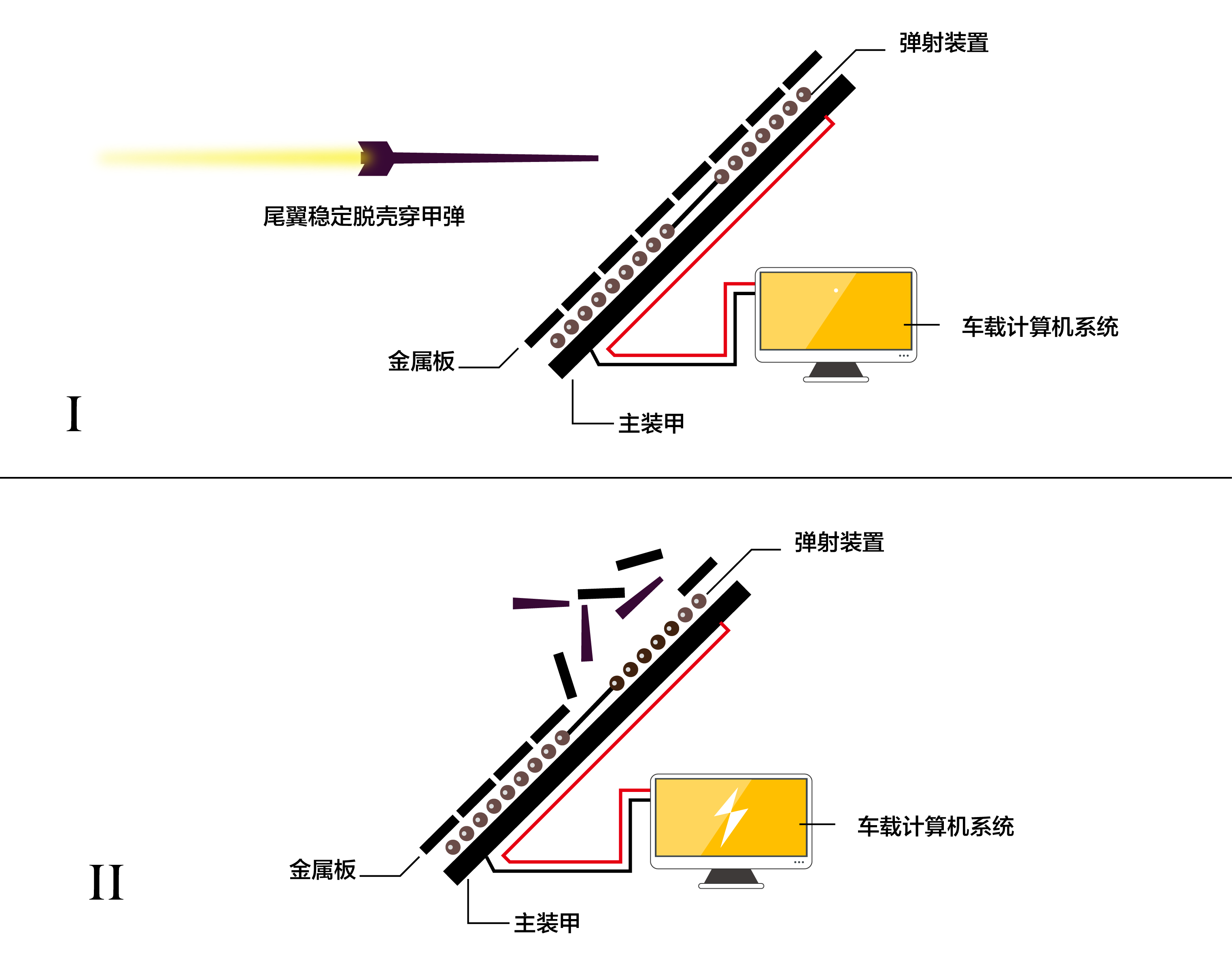

　　主动反应式装甲原理图(绘图 李欣磊)

　　当炮弹袭来，车载计算机系统会控制对应位置的弹射装置弹射出金属板，在炮弹还没有接触到主装甲时摧毁来袭炮弹，或干扰其飞行轨迹，使其偏离方向

　　这时陆战之王的盾牌，已不再是简单的被动防御了，它整合了车载计算机系统，化被动为主动，所以这时的盾牌有了一个新名字——主动防御系统。随着电磁技术更多的应用于军事领域，基于电磁技术的主动防御系统也开始出现在各国的武器实验室中。按照传统，人们称它们为电磁装甲。

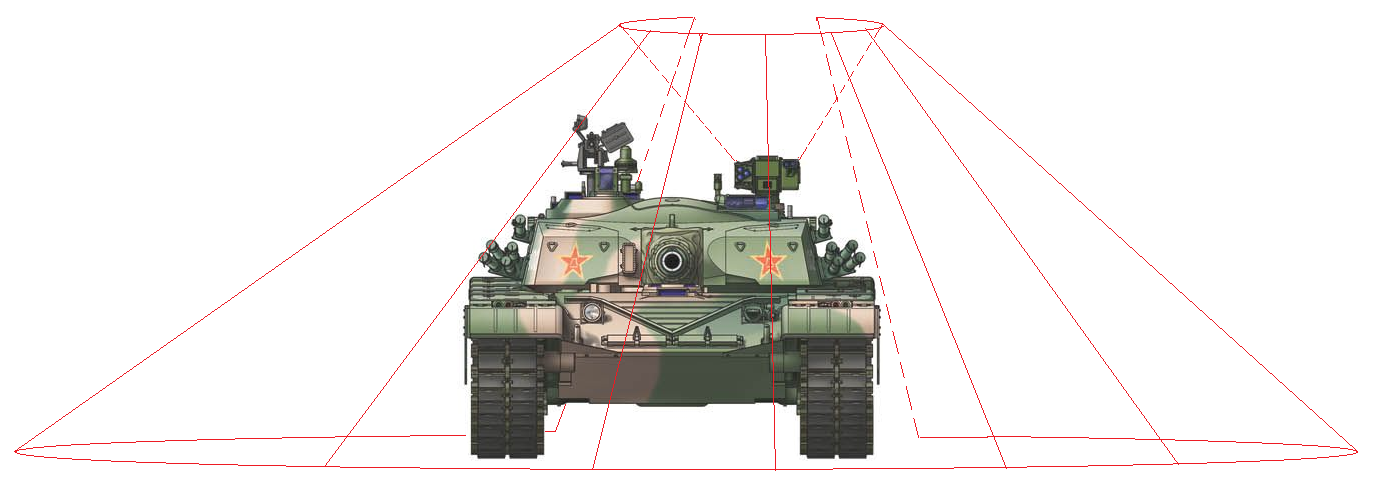

　　主动防御系统示意图

　　主动防御系统通过主动反应式装甲能为坦克提供200-270度，半径约为20-30米的“防御圈”

　　起初电磁装甲的设计思路集中在“修炼内功”上，在装甲内部安装大功率的电源(如电容器)，当炮弹来袭时瞬间释放出强大电流，通过产生的磁场使破甲弹的射流发散，降低了射流的侵彻能力，它也会引起穿甲弹弹芯震动和膨胀的不稳定性，从而使穿甲弹弹芯断袭，失去有效穿甲能力。但这种被动式电磁装甲需要大量的电能，而且对于穿甲弹的防护效果也不算理想，因此在经过几轮实验之后，骑士们再一次把目光集中在了主动反应式装甲的方向。

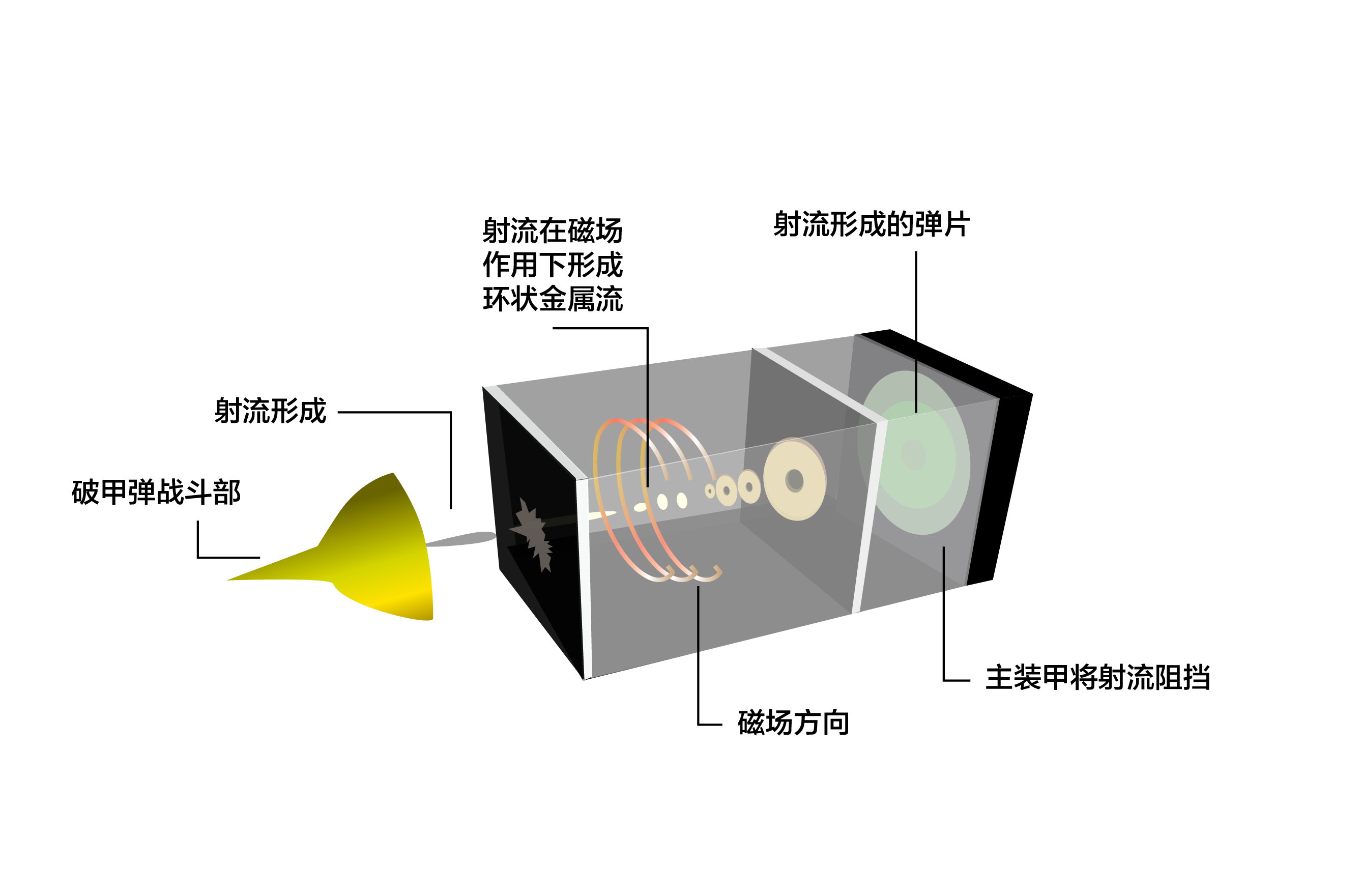

　　被动式电磁装甲作用原理示意图(绘图 李欣磊)

　　当来袭炮弹产生的金属射流进入电磁装甲内部后，装甲内会立刻产生一个垂直于射流方向的磁场，使金属射流改变运动方向，在装甲内部形成环状运动，最终变为环状或圆形金属片被阻挡在主装甲外

　　新型的主动式电磁装甲与原有的主动反应式装甲的原理基本相同，但在弹射炸药模组或金属板的方式上，采用了更先进的线圈炮式的设计，这种利用电磁力推动“弹药”发射的线圈炮能够在短时间内将“弹药”弹射至一百米以上的距离，配合最先进的车载电子控制系统，这种电磁主动防御系统能够在一百米的范围内对来袭炮弹实施精确打击，极大提升了坦克对于来袭炮弹的防御力。
