操作简单结构复杂 全自动空调工作原理(3)

　　5、执行机构

　　（1）鼓风机转速控制。空调系统ECU根据设定的温度、车内现有温度、车外温度、阳光强度、蒸发器皿温度等信号，发送不同的指令给鼓风机电机，并使之搭铁，从而控制不同的鼓风机转速。对于一些恒温空调系统，当发动机启动时或冷却液温度低于预定值，空调系统ECU使鼓风机不起作用。

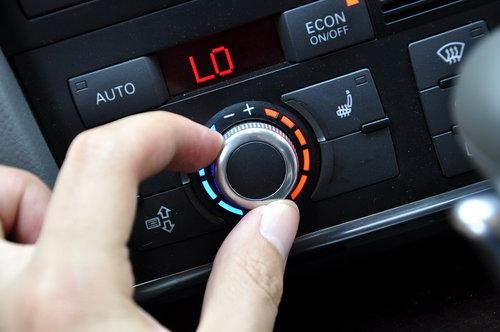

奥迪A6空调调节钮

　　（2）混合空气阀执行器。混合空气阀执行器采用一个电控电机，根据驾驶员设定的温度，自动控制混合空气阀的位置，以控制一定的车内温度。一些车型采用真空电机，但控制不够精确。

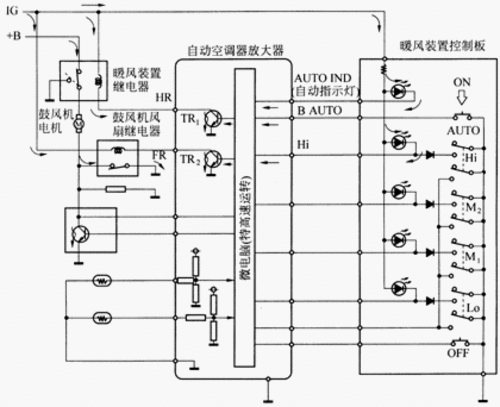

空调电路图

　　当驾驶员设定温度为22℃时，而车厢内温度低于22℃时，控制系统ECU发送指令给电机，混合空气阀关闭蒸发器侧通道，并打开从暖气热散热器一侧来的通道，使车内温度迅速升高到22℃，；当驾驶员设定温度为22℃，而车厢内温度高于22℃时，控制系统ECU发送指令给电机，混合空气阀打开从蒸发器一侧来的通道，并关闭暖气热散热器一侧的通道，并使鼓风机电机高速运转，使车内温度迅速下降到22℃。

　　（3）模拟阀执行器。模拟阀执行器以电子电子电机控制空气阀的位置，从而改变空调出风口。

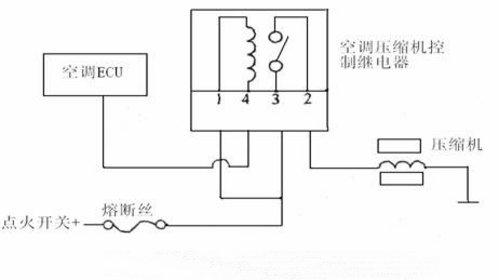

压缩机控制电路图

　　（4）空调压缩机离合器。当驾驶员选择A/C模式时，空调系统ECU使压缩机离合器的线圈搭铁，触点闭合，电流通过离合器线圈，使离合器结合，带盘带动压缩机转动。

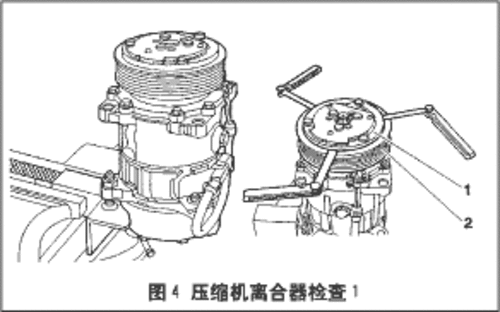

压缩机离合器检查

　　当车外温度传改期显示温度低于设定值时，ECU使压缩机离合器不起作用；同样，当传感器显示节气门全开或发动机处于高速运转时，ECU使压缩机离合器不起作用。
