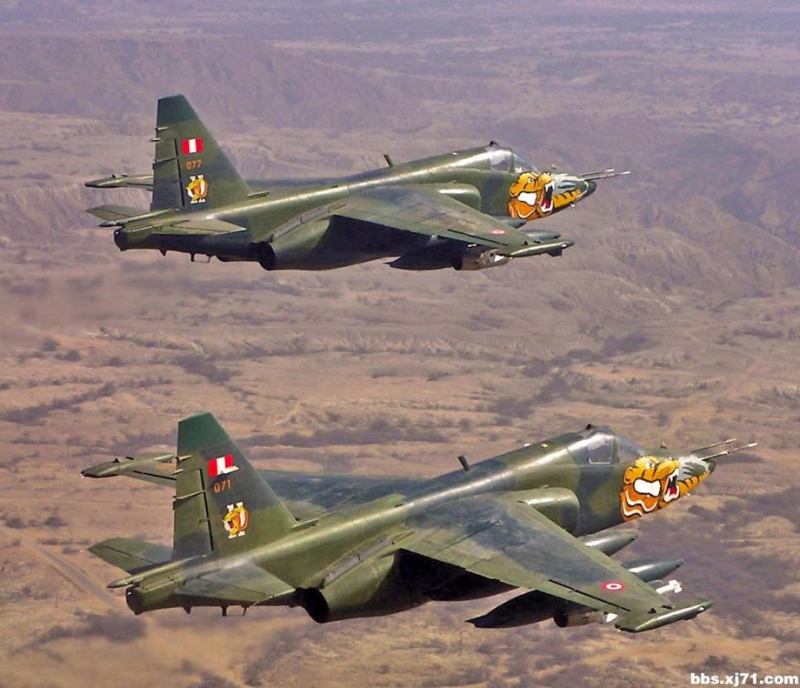

结构组成

机翼悬臂式上单翼，三梁结构，采用大展弦比梯形直机翼，机翼前缘有20°左右的后掠角，从翼根起有下反角。整个机翼后缘分三段，外段是液压驱动的副翼，手动操纵功能作为备份。里面两段是双缝襟翼，每侧副翼有多重补偿片。机翼前缘有分成两段的全翼展前缘缝翼，机翼外段前缘突出，在机翼中段形成锯齿形。翼尖处有小舱，内装电子对抗设备，在此小舱下部有可收放的着陆灯。小舱的后部可向上向下分别张开，形成减速板。 　　

机身全金属半硬壳式结构，机身短粗，座舱底部及四周有24毫米厚的钛合金防弹板，飞行操纵面由推拉杆（而不是通常的操纵索）驱动。主要承力件采用耐损结构。发动机装在由不锈钢板做成的舱内，油箱间充有阻燃泡沫。为强调生存力而增加的重量占正常起飞重量的7.5%。维持该机正常飞行所需的工具可装在四个吊舱内随机带走。发动机可使用前线机场中的各种燃油。机头左侧是空速管，右侧是为火控计算机提供数据的传感器。 　　

尾翼平尾为悬臂式结构，其安装角可变，并有小的上反角，其后缘是手动操纵的升降舵。方向舵分两段，液压驱动，上段方向舵通过皮托管上的风标及传感器以及电动－机械控制自动偏航阻尼系统来操纵，下段方向舵及每侧升降舵上均有补偿片。 　　起落架可收放前三点式，液压驱动。主起落架收起时机轮水平放置在进气道下的起落架舱内。每个摇臂式起落架上都装单轮，用低压轮胎。前起落架向前收，机轮可转向，有挡泥护板。主轮尺寸为840×360毫米，前轮尺寸为660×200毫米，主起落架带有刹车装置。机尾装两个十字形减速伞。
