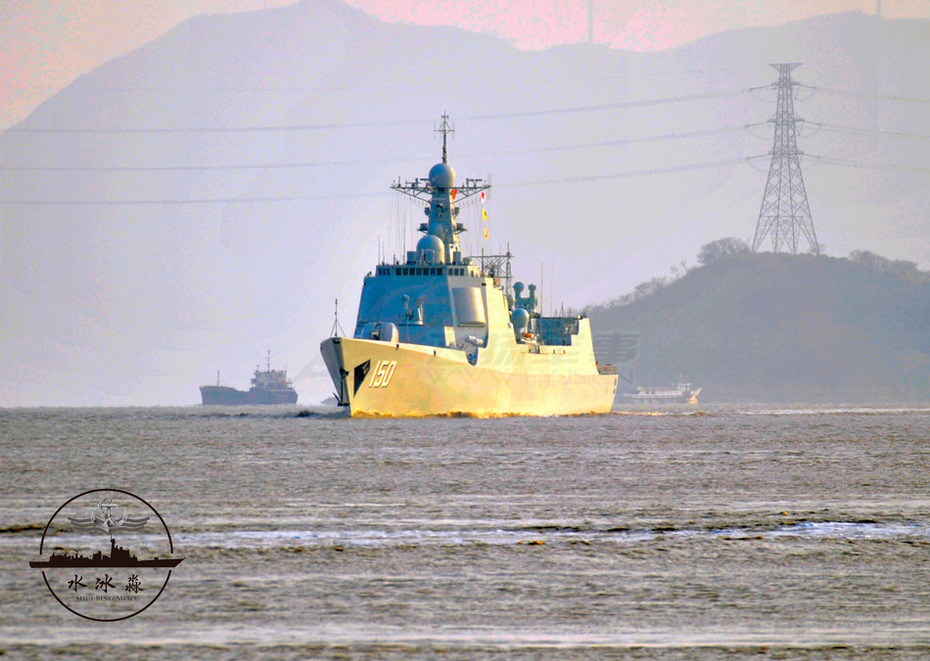

052C的垂直发射系统外观类似俄制SA—N一6，弹舱均为轮型，也都采用冷发射，每组发射系统只有六个发射管，并非SA—N一6的8管，口径也比SA—N一6小。该垂直发射系统的结构显然比SA—N一6进步甚多，SA—N一6每组发射器仅有一个开口与一套点火装置，以旋转弹舱的方式让八个发射管共享；而“海红旗”9的弹舱则是每管都有一个发射口，不需要旋转，故发射速度与可靠度都比SA—N一6高。052C的舰首B炮位总共有六组“海红旗”9的垂直发射系统，另外在机库结构的中心轴线也纵列了两组，共计48枚。为了防止导弹射出弹舱后火箭无法顺利点燃而掉在甲板上造成危险，B炮位的六组垂直发射系统分成左右两边，各以15度角朝舷外倾斜，而安装于直升机库的两组垂直发射系统也有相同的设计。（图片来源：HSH论坛）
